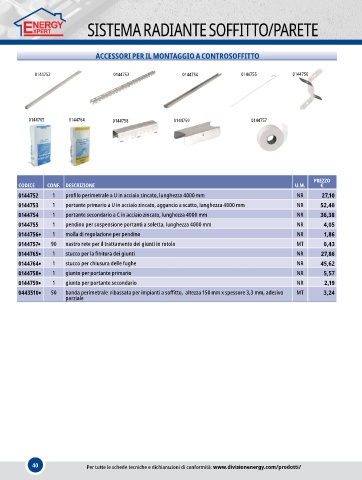

SISTEMA RADIANTE SOFFITTO/PARETE



                                                                                                                                                  SISTEMI RADIANTI ELETTRICI
                       RACCORDO A COMPRESSIONE PER TUBO IN POLIETILENE MULTISTRATO



                                                       Raccordo a compressione per tubo in polietilene multistrato PEX-AL-PEX con
                                                       filetto da 3/4” eurokonus. Tutte le superfici interne sono prive di trattamenti
                                                       galvanici, ciò rende il raccordo  conforme al D.M. 174 per il trasporto di
                                                       acqua potabile.                                                                                                               5

                                     A         B         C         D                  P      TEMPERATURA
       CODICE    CONF.  MISURA      mm        mm        mm        mm        G         bar        °C          €

       0455067 ●  40     20 x 2      20       18,5      16        27      3/4” EK     10         120         5,555
       0455068 ●  40    20 x 2,25    20       18,5      15,5      27      3/4” EK     10         120          6,161


















                                ATTUATORE (COMANDI ELETTROTERMICI CON MICRO)


                        A                                                      B












       Gli attuatori elettronici della serie Energy sono dispositivi ON/OFF utilizzati per l’azionamento di valvole radiatore termostatizzabili, valvole
       fan coil e collettori per impianti a pavimento.
       Impiego: sono utilizzati per un controllo ON/OFF dell’emissione termica di unità terminale negli impianti di riscaldamento e condizionamento,
       mediante un segnale elettrico trasmesso da un termostato. Massimo assorbimento per circolatori o apparecchiature: Modello A fino a 30
       watt;  Modello B fino a 70 watt.
       Funzionamento: la presenza del segnale di comando provoca il riscaldamento di un elemento termostatico e la conseguente fuoriuscita
       di un pistoncino che, vincendo la molla di contrasto permette allo stelo della valvola del collettore di sollevarsi, aprendo così il relativo
       circuito idraulico fronte di un segnale emesso da un termostato ambiente o da un cronotermostato. Modello dotato di contatto ausiliario.
       Il microinterruttore ha il contatto aperto a servocomando non alimentato. Versione a 4 fili provvista di un contatto ausiliario per comandi
       supplementari (contabilizzazione, comando pompa, ventilatore o altre apparecchiature). L’attuatore è dotato di una finestra trasparente
       che consente di verificare lo stato dell’attuatore.
       Rosso = valvola chiusa   Nero = valvola aperta.

                                                                      TEMPO DI APERTURA        MICRO
                               TENSIONE DI            GRADO                                 INTERRUTORE
       CODICE      MODELLO    ALIMENTAZIONE  WATT  DI PROTEZIONE    INIZIO        FINE       AUSILIARIO      €

       0048968 ●      A          230 Vca     3,0       IP54         75 sec.       5 min.       150 mA       39,800
       0070879 ●      B          230 Vca     1,8       IP54         75 sec.       3 min.       700 mA       44,240



            40                Per tutte le schede tecniche e dichiarazioni di conformità: www.divisionenergy.com/prodotti/
