BSH 1

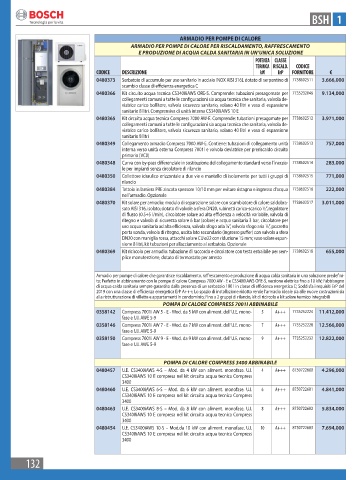

ARMADIO PER POMPE DI CALORE
ARMADIO PER POMPE DI CALORE PER RISCALDAMENTO, RAFFRESCAMENTO
E PRODUZIONE DI ACQUA CALDA SANITARIA IN UN’UNICA SOLUZIONE
POTENZA CLASSE
TERMICA RISCALD. CODICE
CODICE DESCRIZIONE kW ErP FORNITORE €
0480373 Serbatoio di accumulo per uso sanitario in acciaio INOX AISI 316L dotato di serpentino di 7738602511 3.666,000
scambio classe di efficienza energetica C
0480366 Kit circuito acqua tecnica CS3400iAWS ORE-S. Comprende: tubazioni presagomate per 7735232046 9.134,000
collegamenti comuni a tutte le configurazioni sia acqua tecnica che sanitaria, valvola de-
viatrice carico bollitore, valvola sicurezza sanitario, volano 40 litri e vaso di espansione
sanitario 8 litri. Comprensiva di unità interna CS3400iAWS 10 E
0480365 Kit circuito acqua tecnica Compress 7000 AW-E. Comprende: tubazioni presagomate per 7738602512 3.971,000
collegamenti comuni a tutte le configurazioni sia acqua tecnica che sanitaria, valvola de-
viatrice carico bollitore, valvola sicurezza sanitario, volano 40 litri e vaso di espansione
sanitario 8 litri
0480349 Collegamento armadio Compress 7000 AW-E. Contiene: tubazioni di collegamento unità 7738602513 757,000
interna verso unità esterna Compress 7001i e valvola deviatrice per preriscaldo circuito
primario (VC0)
0480348 Curva con by-pass differenziale in sostituzione del collegamento standard verso l’inerzia- 7738602514 283,000
le per impianti senza circolatore di rilancio
0480350 Collettore idraulico orizzontale a due vie e mantello di isolamento per tutti i gruppi di 7738602515 771,000
rilancio
0480384 Tettoia in lamiera PRE zincata spessore 10/10 mm per evitare ristagno e ingresso d’acqua 7738602516 222,000
nell’armadio. Opzionale
0480370 Kit solare per armadio: modulo di separazione solare con scambiatore di calore saldobra- 7738602517 3.011,000
sato AISI 316, isolato; dotato di valvole a sfera DN20, rubinetti carico-scarico ½”, regolatore
di flusso (0.5÷5 l/min), circolatore solare ad alta efficienza a velocità variabile, valvola di
ritegno e valvola di sicurezza solare 6 bar (solare) e acqua sanitaria 3 bar, circolatore per
uso acqua sanitaria ad alta efficienza, valvola sfogo aria ¼”, valvola sfogo aria ¼”, pozzetto
porta sonda, valvola di ritegno, uscita lato secondario (ingresso puffer) con valvola a sfera
DN20 con maniglia rossa, attacchi solare CU ø22 con riduzione 15 mm; vaso solare espan-
sione 8 litri, kit tubazioni per allacciamento al serbatoio. Opzionale
0480369 Kit ricircolo per armadio: tubazione di raccordo e circolatore con testa estraibile per sem- 7738602518 655,000
plice manutenzione, dotato di termostato per arresto

Armadio per pompe di calore che garantisce riscaldamento, raffrescamento e produzione di acqua calda sanitaria in una soluzione predefini-
ta; Perfetto in abbinamento con le pompe di calore Compress 7000 AW - E e CS3400iAWS ORE-S, versione elettrica fino a 10 kW; Fabbisogno
di acqua calda sanitaria sempre garantito dalla presenza di un serbatoio 190 l in classe di efficienza energetica C; Soddisfa i requisiti ErP del
2019 con una classe di efficienza energetica ErP A+++; Lo spazio di installazione ridotto rende l’armadio ideale sia alle nuove costruzioni sia
alla ristrutturazione di villette e appartamenti in condominio; Fino a 2 gruppi di rilancio, kit di ricircolo e kit solare termico integrabili
POMPA DI CALORE COMPRESS 7001I ABBINABILE
0358142 Compress 7001i AW 5 - E - Mod. da 5 kW con aliment. dell’U.E. mono- 5 A+++ 7735252224 11.412,000
fase e U.I. AWE 5-9
0358146 Compress 7001i AW 7 - E - Mod. da 7 kW con aliment. dell’U.E. mono- 7 A+++ 7735252228 12.566,000
fase e U.I. AWE 5-9
0358150 Compress 7001i AW 9 - E - Mod. da 9 kW con aliment. dell’U.E. mono- 9 A+++ 7735252232 12.822,000
fase e U.I. AWE 5-9

POMPA DI CALORE COMPRESS 3400 ABBINABILE
0480457 U.E. CS3400iAWS 4-S – Mod. da 4 kW con aliment. monofase. U.I. 4 A+++ 8750722680 4.296,000
CS3400iAWS 10 E compresa nel kit circuito acqua tecnica Compress
3400
0480460 U.E. CS3400iAWS 6-S – Mod. da 6 kW con aliment. monofase. U.I. 6 A+++ 8750722681 4.841,000
CS3400iAWS 10 E compresa nel kit circuito acqua tecnica Compress
3400
0480463 U.E. CS3400iAWS 8-S – Mod. da 8 kW con aliment. monofase. U.I. 8 A+++ 8750722682 5.834,000
CS3400iAWS 10 E compresa nel kit circuito acqua tecnica Compress
3400
0480454 U.E. CS3400iAWS 10-S – Mod.da 10 kW con aliment. monofase. U.I. 10 A+++ 8750722683 7.694,000
CS3400iAWS 10 E compresa nel kit circuito acqua tecnica Compress
3400
