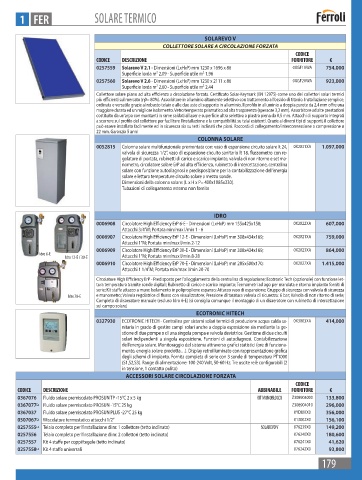

Page 180 - nonsoloidraulica 2024

1 FER SOLARE TERMICO

SOLAREVO V
COLLETTORE SOLARE A CIRCOLAZIONE FORZATA
CODICE
CODICE DESCRIZIONE FORNITORE €
0257559 Solarevo V 2.1 - Dimensioni (LxHxP) mm 1230 x 1696 x 86 0XGF1VWA 754,000
2
2
Superficie lorda m 2,09 - Superficie utile m 1,96
0257560 Solarevo V 2.6 - Dimensioni (LxHxP) mm 1230 x 2111 x 86 0XGF2VWA 923,000
2
2
Superficie lorda m 2,60 - Superficie utile m 2,44
Collettore solare piano ad alta efficienza a circolazione forzata. Certificato Solar-Keymark (EN 12975) come uno dei collettori solari termici
più efficienti sul mercato (η0= 80%). Assorbitore in alluminio altamente selettivo con trattamento all’ossido di titanio. Installazione semplice,
ordinata e versatile grazie al robusto telaio e alle due aste di supporto in alluminio. Il profilo in alluminio a doppia parete da 2,4 mm offre una
maggiore durata ed un migliore isolamento. Vetro temperato prismatico ad alta trasparenza (spessore 3,2 mm). Assorbitore ad alte prestazioni
costituito da un’arpa con montanti in rame saldati al laser e superficie ultra selettiva a piastra piena da 0,5 mm. Attacchi di supporto integrati
a scorrere sul profilo del collettore per facilitare l’installazione e la compatibilità su telai esistenti. Grazie ai diversi tipi di supporti, il collettore
può essere installato facilmente ed in sicurezza sia su tetti inclinati che piani. Raccordi di collegamento/interconnessione a compressione ø
22 mm. Garanzia 5 anni
COLONNA SOLARE
0052815 Colonna solare multifunzionale premontata con: vaso di espansione circuito solare lt 24, 0X2031XA 1.097,000
valvola di sicurezza 1/2”, vaso di espansione circuito sanitario lt 18, flussometro con re-
golatore di portata, rubinetti di carico e scarico impianto, valvola di non ritorno e set ma-
nometro, circolatore solare ErP ad alta effiicienza, rubinetto di intercettazione, centralina
solare con funzione autodiagnosi e predisposizione per la contabilizzazione dell’energia
solare e lettura temperature circuito solare a mezzo sonde.
Dimensioni della colonna solare: (L x H x P= 400x1085x330).
Tubazioni di collegamento esterno non fornite

IDRO
0006908 Circolatore High Efficiency ErP 6-E - Dimensioni (LxHxP) mm 155x425x150; 0X2022XA 607,000
Attacchi 3/4”M; Portata min/max l/min 1 - 6
0006907 Circolatore High Efficiency ErP 12-E - Dimensioni (LxHxP) mm 308x434x169; 0X2021XA 759,000
Attacchi 1”M; Portata min/max l/min 2-12
0006909 Circolatore High Efficiency ErP 30-E - Dimensioni (LxHxP) mm 308x434x169; 0X2023XA 864,000
Idro 6-E Attacchi 1”M; Portata min/max l/min 8-28
Idro 12-E / 30-E
0006910 Circolatore High Efficiency ErP 70-E - Dimensioni (LxHxP) mm 285x500x170; 0X2027XA 1.415,000
Attacchi 1 1/4”M; Portata min/max l/min 20-70
Circolatore High Efficiency ErP - Predisposto per l’alloggiamento della centralina di regolazione; Ecotronic Tech (opzionale) con funzione let-
tura temperatura tramite sonde digitali; Rubinetto di carico e scarico impianto; Termometri ad ago per mandata e ritorno impianto forniti di
serie; Kit staffe attacco a muro; Isolamento in polipropilene espanso; Attacco vaso di espansione; Gruppo di sicurezza con valvola di sicurezza
Idro 70-E e manometro; Valvola regolatrice di flusso con visualizzatore; Pressione di taratura valvola di sicurezza: 6 bar; Valvola di non ritorno di serie;
Completo di disaeratore manuale (escluso Idro 6-E) (si consiglia comunque il montaggio di un disaeratore con rubinetto di intercettazione
sul campo solare)
ECOTRONIC HITECH
0327930 ECOTRONIC HITECH - Centralina per sistemi solari termici di produzione acqua calda sa- 0X3003XA 414,000
nitaria in grado di gestire campi solari anche a doppia esposizione sia mediante la ge-
stione di due pompe o di una singola pompa e valvola deviatrice. Gestione di due circuiti
solari indipendenti a singola esposizione. Funzioni di autodiagnosi. Contabilizzazione
dell’energia solare. Monitoraggio del sistema attraverso grafici statistici (ore di funziona-
mento, energia solare prodotta…). Display retroilluminato con rappresentazione grafica
degli schemi di impianto. Fornita completa di serie con 3 sonde di temperatura PT1000
(S1,S2,S3). Range di alimentazione: 100-240 Volt, 50-60 Hz. Tre uscite relè configurabili (2
in tensione, 1 contatto pulito)
ACCESSORI SOLARE CIRCOLAZIONE FORZATA
CODICE
CODICE DESCRIZIONE ABBINABILE FORNITORE €
0367076 Fluido solare premiscelato PROSUN TP -15°C 2 x 5 kg KIT MONOBLOCCO Z308904000 133,800
0367077 ❑ Fluido solare premiscelato PROSUN -15°C 25 kg Z308904010 296,000
0367037 Fluido solare premiscelato PROSUN PLUS -27°C 25 kg 0YDI0KX0 356,000
0507067 ❑ Miscelatore termostatico attacchi 1/2” 013002X0 156,100
0257555 ❑ Telaio completo per l’installazione di nr. 1 collettore (tetto inclinato) SOLAREVO V 076239X0 149,200
0257556 Telaio completo per l’installazione di nr. 2 collettori (tetto inclinato) 076240X0 180,600
0257557 Kit 4 staffe per coppi/tegole (tetto inclinato) 076241X0 41,620
0257558 ❑ Kit 4 staffe universali 076242X0 93,800
