Page 354 - nonsoloidraulica 2024

1 ZEN RADIATORI IN ACCIAIO

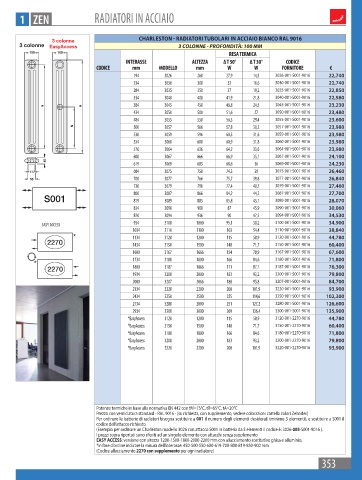

CHARLESTON - RADIATORI TUBOLARI IN ACCIAIO BIANCO RAL 9016
3 colonne
3 colonne EasyAccess 4 3 COLONNE - PROFONDITÀ: 100 MM
RESA TERMICA
100 100
INTERASSE ALTEZZA Δ T 50° Δ T 30° CODICE
CODICE mm MODELLO mm W W FORNITORE €
194 3026 260 27,9 14,5 3026-001-S001-9016 22,740
234 3030 300 32 16,6 3030-001-S001-9016 22,740
284 3035 350 37 19,2 3035-001-S001-9016 22,850
334 3040 400 41,9 21,8 3040-001-S001-9016 22,980
384 3045 450 46,8 24,5 3045-001-S001-9016 23,230
N H
434 3050 500 51,6 27 3050-001-S001-9016 23,480
484 3055 550 56,3 29,4 3055-001-S001-9016 23,600
N 500 3057 566 57,8 30,2 3057-001-S001-9016 23,980
530 3059 596 60,5 31,6 3059-001-S001-9016 23,980
534 3060 600 60,9 31,8 3060-001-S001-9016 23,980
570 3064 636 64,2 33,6 3064-001-S001-9016 23,980
600 3067 666 66,9 35,1 3067-001-S001-9016 24,100
46
619 3069 685 68,6 36 3069-001-S001-9016 24,230
1 /4” 684 3075 750 74,3 39 3075-001-S001-9016 26,460
1
700 3077 766 75,7 39,8 3077-001-S001-9016 26,840
55
730 3079 796 77,4 40,7 3079-001-S001-9016 27,460
800 3087 866 84,2 44,2 3087-001-S001-9016 27,700
S001 819 3089 885 85,8 45,1 3089-001-S001-9016 28,070
834 3090 900 87 45,9 3090-001-S001-9016 30,060
870 3094 936 90 47,5 3094-001-S001-9016 34,530
EASY ACCESS 934 3100 1000 95,1 50,2 3100-001-S001-9016 34,900
1034 3110 1100 103 54,4 3110-001-S001-9016 38,840
1134 3120 1200 115 58,9 3120-001-S001-9016 44,780
2270 1434 3150 1500 140 71,7 3150-001-S001-9016 60,400
1600 3167 1666 154 78,9 3167-001-S001-9016 67,600
1734 3180 1800 166 84,6 3180-001-S001-9016 71,800
2270 1800 3187 1866 171 87,1 3187-001-S001-9016 76,300
1934 3200 2000 183 93,2 3200-001-S001-9016 79,800
2000 3207 2066 188 95,8 3207-001-S001-9016 84,700
2134 3220 2200 200 101,9 3220-001-S001-9016 93,900
2434 3250 2500 225 114,6 3250-001-S001-9016 102,300
2734 3280 2800 251 127,2 3280-001-S001-9016 126,600
2934 3300 3000 269 136,4 3300-001-S001-9016 135,900
*EasyAccess 3120 1200 115 58,9 3120-001-2270-9016 44,780
*EasyAccess 3150 1500 140 71,7 3150-001-2270-9016 60,400
*EasyAccess 3180 1800 166 84,6 3180-001-2270-9016 71,800
*EasyAccess 3200 2000 183 93,2 3200-001-2270-9016 79,800
*EasyAccess 3220 2200 200 101,9 3220-001-2270-9016 93,900

Potenze termiche in base alla normativa EN 442 con tM=75°C, tR=65°C, tA=20°C
Prezzo con verniciatura standard - RAL 9016 - (su richiesta, con supplemento, vedere colorazioni cartella colori Zehnder)
Per ordinare le batterie di radiatori bisogna sostituire a 001 il numero degli elementi desiderati (minimo 3 elementi), e sostituire a S001 il
codice dell’attacco richiesto.
(Esempio per ordinare un Charleston modello 3026 con attacco S001 in batteria da 5 elementi il codice è: 3026-005-S001-9016 ).
I prezzi sopra riportati sono riferiti ad un singolo elemento con attacchi senza supplemento
EASY ACCESS: versione con altezza 1200-1500-1800-2000-2200 mm con allacciamento sostitutivo ghisa e alluminio;
*In fase d’ordine indicare la misura dell’interasse: 450-500-550-600-619-700-800-819-850-900 mm
(Codice allacciamento 2270 con supplemento per ogni radiatore)
353
