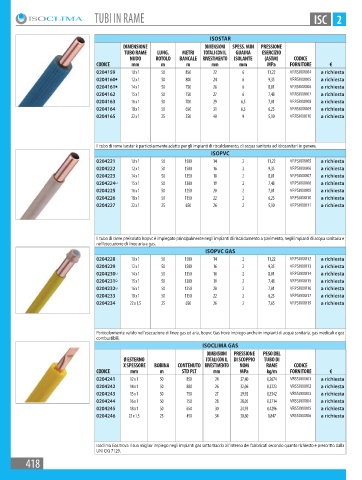

TUBI IN RAME ISC 2

ISOSTAR
DIMENSIONE DIMENSIONI SPESS. MIN PRESSIONE
TUBO RAME LUNG. METRI TOTALI CON IL GUAINA ESERCIZIO
NUDO ROTOLO BANCALE RIVESTIMENTO ISOLANTE (ASTM) CODICE
CODICE mm m m mm mm MPa FORNITORE €
0204159 10 x 1 50 850 22 6 11,22 VRRS000004 a richiesta
0204160 ● 12 x 1 50 800 24 6 9,35 VRRS000005 a richiesta
0204161 ● 14 x 1 50 750 26 6 8,01 VRRS000006 a richiesta
0204162 15 x 1 50 750 27 6 7,48 VRRS000007 a richiesta
0204163 16 x 1 50 700 29 6,5 7,01 VRRS000008 a richiesta
0204164 18 x 1 50 650 31 6,5 6,23 VRRS000009 a richiesta
0204165 22 x 1 25 350 40 9 5,10 VRRS000010 a richiesta

Il tubo di rame Isostar è particolarmente adatto per gli impianti di riscaldamento, di acqua sanitaria ed idrosanitari in genere.
ISOPVC
0204221 10 x 1 50 1500 14 2 11,22 VRPS000005 a richiesta
0204222 12 x 1 50 1500 16 2 9,35 VRPS000006 a richiesta
0204223 14 x 1 50 1350 18 2 8,01 VRPS000007 a richiesta
0204224 ❑ 15 x 1 50 1300 19 2 7,48 VRPS000008 a richiesta
0204225 16 x 1 50 1250 20 2 7,01 VRPS000009 a richiesta
0204226 18 x 1 50 1150 22 2 6,23 VRPS000010 a richiesta
0204227 22 x 1 25 650 26 2 5,10 VRPS000011 a richiesta

Il tubo di rame preisolato Isopvc è impiegato principalmente negli impianti di riscaldamento a pavimento, negli impianti di acqua sanitaria e
nell’esecuzione di linee aria e gas.
ISOPVC GAS
0204228 10 x 1 50 1500 14 2 11,22 VRPS000012 a richiesta
0204229 12 x 1 50 1500 16 2 9,35 VRPS000013 a richiesta
0204230 ❑ 14 x 1 50 1350 18 2 8,01 VRPS000014 a richiesta
0204231 ❑ 15 x 1 50 1300 19 2 7,48 VRPS000015 a richiesta
0204232 ❑ 16 x 1 50 1250 20 2 7,01 VRPS000016 a richiesta
0204233 18 x 1 50 1150 22 2 6,23 VRPS000017 a richiesta
0204234 22 x 1,5 25 650 26 2 7,65 VRPS000019 a richiesta

Particolarmente valido nell’esecuzione di linee gas ed aria, Isopvc Gas trova impiego anche in impianti di acqua sanitaria, gas medicali e gas
combustibili.
ISOCLIMA GAS
DIMENSIONI PRESSIONE PESO DEL
Ø ESTERNO TOTALI CON IL DI SCOPPIO TUBO DI
X SPESSORE BOBINA CONTENUTO RIVESTIMENTO NOM RAME CODICE
CODICE mm m STD PLT mm MPa kg/m FORNITORE €
0204241 12 x 1 50 850 24 37,40 0,2674 VRSS000001 a richiesta
0204242 14 x 1 50 800 26 32,06 0,3223 VRSS000002 a richiesta
0204243 15 x 1 50 750 27 29,92 0,3542 VRSS000003 a richiesta
0204244 16 x 1 50 750 28 28,05 0,3714 VRSS000004 a richiesta
0204245 18 x 1 50 650 30 24,93 0,4296 VRSS000005 a richiesta
0204246 22 x 1,5 25 450 34 30,60 0,847 VRSS000006 a richiesta

Isoclima Gas trova il suo miglior impiego negli impianti gas sotto traccia all’interno dei fabbricati secondo quanto richiesto e prescritto dalla
UNI CIG 7129.
