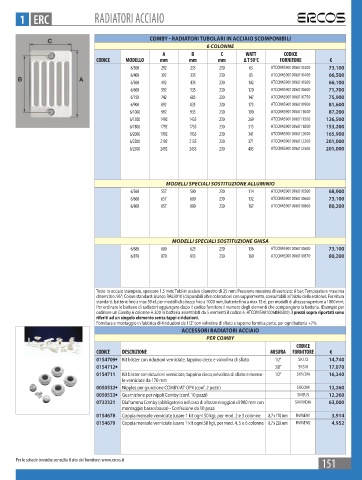

Page 152 - nonsoloidraulica 2024

1 ERC RADIATORI ACCIAIO

COMBY - RADIATORI TUBOLARI IN ACCIAIO SCOMPONIBILI
6 COLONNE
A B C WATT CODICE
CODICE MODELLO mm mm mm Δ T 50°C FORNITORE €
6/300 292 235 230 63 ATCOMS901006010300 73,100
6/400 392 335 230 83 ATCOMS901006010400 66,500
6/500 492 435 230 102 ATCOMS901006010500 66,100
6/600 592 535 230 120 ATCOMS901006010600 71,700
6/750 742 685 230 147 ATCOMS901006010750 75,900
6/900 892 835 230 173 ATCOMS901006010900 81,600
6/1000 992 935 230 190 ATCOMS901006011000 87,200
6/1500 1492 1435 230 269 ATCOMS901006011500 126,500
6/1800 1792 1735 230 313 ATCOMS901006011800 153,200
6/2000 1992 1935 230 341 ATCOMS901006012000 165,900
6/2200 2192 2135 230 371 ATCOMS901006012200 201,000
6/2500 2492 2435 230 405 ATCOMS901006012500 201,000

MODELLI SPECIALI SOSTITUZIONE ALLUMINIO
6/560 557 500 230 114 ATCOMS901006010560 68,900
6/660 657 600 230 132 ATCOMS901006010660 73,100
6/860 857 800 230 167 ATCOMS901006010860 80,200

MODELLI SPECIALI SOSTITUZIONE GHISA
6/680 680 623 230 136 ATCOMS901006010680 73,100
6/870 870 813 230 169 ATCOMS901006010870 80,200

Teste in acciaio stampato, spessore 1,5 mm; Tubi in acciaio diametro di 25 mm; Pressione massima di esercizio: 6 bar; Temperatura massima
d’esercizio: 95°; Colore standard: bianco RAL9010 (disponibili altre colorazioni con supplemento, consultabili all’inizio della sezione); Fornitura
standard: batterie fino a max 30 el. per modelli di altezza fino a 1000 mm, batterie fino a max 15 el. per modelli di altezza superiore a 1000 mm;
Per ordinare le batterie di radiatori aggiungere dopo il codice fornitore il numero degli elementi che compongono la batteria. (Esempio per
ordinare un Comby 6 colonne H.300 in batteria assemblati da 5 elementi il codice è: ATCOMS901006050300). I prezzi sopra riportati sono
riferiti ad un singolo elemento senza tappi e riduzioni.
Fornitura e montaggio in fabbrica di 4 riduzioni da 1/2” con valvolina di sfiato e tappino forniti a parte, per ogni batteria +7%.
ACCESSORI RADIATORI ACCIAIO
PER COMBY
CODICE
CODICE DESCRIZIONE MISURA FORNITORE €
0154709 ● Kit blister con riduzioni verniciate, tappino cieco e valvolina di sfiato 1/2” SK1/2 14,740
0154712 ● 3/8” SK3/8 17,070
0154711 Kit blister con riduzioni verniciate, tappino cieco,valvolina di sfiato e menso- 1/2” SK1/2M 16,340
le verniciate da 170 mm
0050532 ● Nipples per giunzione COMBY/AT-OPX (conf. 2 pezzi) SKCOM 12,260
0050533 ● Guarnizione per nippli Comby (conf. 10 pezzi) SKGUS 12,260
0733321 Diaframma Comby (obbligatorio nel caso di altezze maggiori di 900 mm con SKMVDIA 63,000
montaggio basso/basso) - Confezione da 10 pezzi
0154678 Coppia mensole verniciate (usare 1 kit ogni 50 kg), per mod. 2 e 3 colonne 8,7 x 170 mm RVMEN1 3,914
0154679 Coppia mensole verniciate (usare 1 kit ogni 50 kg), per mod. 4, 5 e 6 colonne 8,7 x 220 mm RVMEN2 4,952

151
Per le schede tecniche consulta il sito del fornitore: www.ercos.it
