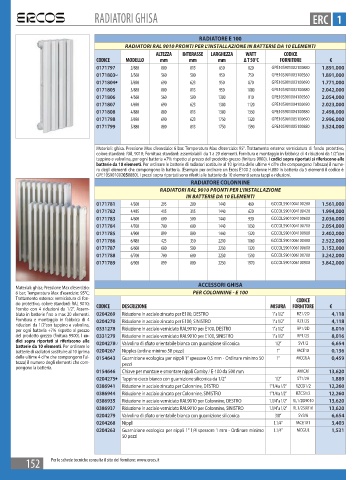

Page 153 - nonsoloidraulica 2024

RADIATORI GHISA ERC 1

RADIATORE E 100
RADIATORI RAL 9010 PRONTI PER L’INSTALLAZIONE IN BATTERIE DA 10 ELEMENTI
ALTEZZA INTERASSE LARGHEZZA WATT CODICE
CODICE MODELLO mm mm mm Δ T 50°C FORNITORE €
0171797 2/880 880 813 650 820 GPE10S901002100880 1.891,000
0171803 ❑ 3/560 560 500 950 750 GPE10S901003100560 1.891,000
0171804 ● 3/690 690 623 950 870 GPE10S901003100690 1.771,000
0171805 3/880 880 813 950 1080 GPE10S901003100880 2.042,000
0171806 4/560 560 500 1300 910 GPE10S901004100560 2.054,000
0171807 4/690 690 623 1300 1120 GPE10S901004100690 2.023,000
0171808 4/880 880 813 1300 1330 GPE10S901004100880 2.498,000
0171798 5/690 690 623 1750 1320 GPE10S901005100690 2.996,000
0171799 5/880 880 813 1750 1590 GPE10S901005100880 3.524,000

Materiali: ghisa. Pressione Max d’esercizio: 6 bar. Temperatura Max d’esercizio: 95°. Trattamento esterno: verniciatura di fondo protettivo,
colore standard: RAL 9010; Fornitura standard: assemblabili da 1 a 20 elementi. Fornitura e montaggio in fabbrica di 4 riduzioni da 1/2”con
tappino e valvolina, per ogni batteria +7% rispetto al prezzo del prodotto grezzo (finitura 9900). I codici sopra riportati si riferiscono alle
batterie da 10 elementi. Per ordinare le batterie di radiatori sostituire al 10 (prima delle ultime 4 cifre che compongono l’altezza) il nume-
ro degli elementi che compongono la batteria. (Esempio per ordinare un Ercos E100 2 colonne H.880 in batteria da 5 elementi il codice è:
GPE10S901002050880). I prezzi sopra riportati sono riferiti alle batterie da 10 elementi senza tappi e riduzioni.
RADIATORE COLONNINE
RADIATORI RAL 9010 PRONTI PER L’INSTALLAZIONE
IN BATTERIE DA 10 ELEMENTI
0171781 4/300 295 200 1440 460 GCCOLS901004100280 1.561,000
0171782 4/415 415 315 1440 620 GCCOLS901004100420 1.994,000
0171783 4/600 600 500 1440 930 GCCOLS901004100600 2.036,000
0171784 4/700 700 600 1440 1030 GCCOLS901004100700 2.054,000
0171785 4/900 899 800 1440 1320 GCCOLS901004100900 2.402,000
0171786 6/480 425 350 2210 1060 GCCOLS901006100480 2.522,000
0171787 6/600 600 500 2230 1320 GCCOLS901006100600 3.152,000
0171788 6/700 700 600 2230 1510 GCCOLS901006100700 3.242,000
0171789 6/900 899 800 2230 1970 GCCOLS901006100900 3.842,000

ACCESSORI GHISA
Materiali: ghisa; Pressione Max d’esercizio:
6 bar; Temperatura Max d’esercizio: 95°C; PER COLONNINE - E 100
Trattamento esterno: verniciatura di fon- CODICE
do protettivo, colore standard: RAL 9010; CODICE DESCRIZIONE MISURA FORNITORE €
Fornito con 4 riduzioni da 1/2”. Assem-
blato in batterie fino a max 20 elementi. 0204269 Riduzione in acciaio zincato per E100, DESTRO 1” a 1/2” RZ1/2D 4,118
Fornitura e montaggio in fabbrica di 4 0204270 Riduzione in acciaio zincato per E100, SINISTRO 1” a 1/2” RZ1/2S 4,118
riduzioni da 1/2”con tappino e valvolina,
per ogni batteria +7% rispetto al prezzo 0331278 Riduzione in acciaio verniciato RAL9010 per E100, DESTRO 1” a 1/2” RP1/2D 8,016
del prodotto grezzo (finitura 9900). I co- 0331279 Riduzione in acciaio verniciato RAL9010 per E100, SINISTRO 1” a 1/2” RP1/2S 8,016
dici sopra riportati si riferiscono alle 0204278 ❑ Valvolina di sfiato orientabile bianca con guarnizione siliconica 1/2” SV1/2 6,654
batterie da 10 elementi. Per ordinare le
batterie di radiatori sostituire al 10 (prima 0204267 Nipples (ordine minimo 50 pezzi) 1” MCE10 0,136
delle ultime 4 cifre che compongono l’al- 0154643 Guarnizione ecologica per nippli 1” spessore 0,5 mm - Ordinare minimo 50 1” MCGUA 0,459
tezza) il numero degli elementi che com- pezzi
pongono la batteria.
0154646 Chiave per montare e smontare nippli Comby / E-100 da 500 mm MVCM 13,620
0204275 ● Tappino cieco bianco con guarnizione siliconica da 1/2” 1/2” ST1/2A 1,889
0386941 Riduzione in acciaio zincato per Colonnine, DESTRO 1”1/4 a 1/2” RZCD1/2 12,260
0386944 Riduzione in acciaio zincato per Colonnine, SINISTRO 1”1/4 a 1/2” RZCS1/2 12,260
0386935 Riduzione in acciaio verniciato RAL9010 per Colonnine, DESTRO 1.1/4” a 1/2” RL1/2D9010 13,620
0386937 Riduzione in acciaio verniciato RAL9010 per Colonnine, SINISTRO 1.1/4” a 1/2” RL1/2S9010 13,620
0204279 Valvolina di sfiato orientabile bianca con guarnizione siliconica 3/8” SV3/8 6,654
0204268 Nippli 1.1/4” MCE101 3,403
0204263 Guarnizione ecologica per nippli 1” 1/4 spessore 1 mm - Ordinare minimo 1.1/4” MCGUL 1,531
50 pezzi

152 Per le schede tecniche consulta il sito del fornitore: www.ercos.it
