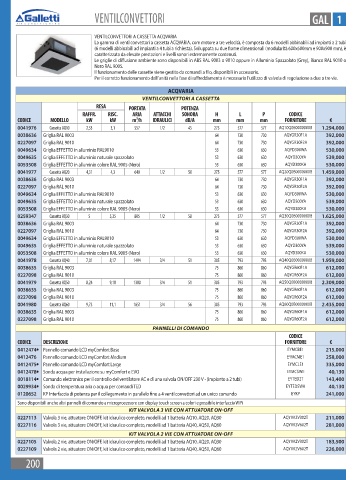

Page 201 - nonsoloidraulica 2024

VENTILCONVETTORI GAL 1

VENTILCONVETTORI A CASSETTA ACQVARIA
La gamma di ventilconvettori a cassetta ACQVARIA, com motore a tre velocità, è composta da 6 modelli abbinabili ad impianti a 2 tubi
(6 modelli abbinabili ad impianti a 4 tubi a richiesta). Sviluppata su due frame dimensionali (modularità 600x600mm e 900x900 mm), è
caratterizzata da elevate prestazioni e livelli sonori estremamente contenuti.
Le griglie di diffusione ambiente sono disponibili in ABS RAL 9003 o 9010 oppure in Alluminio Spazzolato (Grey), Bianco RAL 9010 o
Nero RAL 9005.
Il funzionamento delle cassette viene gestito da comandi a filo, disponibili in accessorio.
Per il corretto funzionamento dell’unità nella fase di raffreddamento è necessario l’utilizzo di valvola di regolazione a due o tre vie.

ACQVARIA
VENTILCONVETTORI A CASSETTA
RESA PORTATA POTENZA
RAFFR. RISC. ARIA ATTACCHI SONORA H L P CODICE
CODICE MODELLO kW kW m³/h IDRAULICI dB/A mm mm mm FORNITORE €
0041976 Cassetta AQ10 2,53 3,1 557 1/2 45 275 577 577 AQ10Q0B0000000B 1.294,000
0038636 Griglia RAL 9003 64 730 730 AQYGR30F1A 392,000
0227097 Griglia RAL 9010 64 730 730 AQYGR30F2A 392,000
0049634 Griglia EFFETTO in alluminio RAL9010 53 630 630 AQYD300WA 530,000
0049635 Griglia EFFETTO in alluminio naturale spazzolato 53 630 630 AQYD300YA 539,000
0053508 Griglia EFFETTO in alluminio colore RAL 9005 (Nero) 53 630 630 AQYD300KA 530,000
0041977 Cassetta AQ20 4,31 4,3 640 1/2 50 275 577 577 AQ20Q0B0000000B 1.459,000
0038636 Griglia RAL 9003 64 730 730 AQYGR30F1A 392,000
0227097 Griglia RAL 9010 64 730 730 AQYGR30F2A 392,000
0049634 Griglia EFFETTO in alluminio RAL9010 53 630 630 AQYD300WA 530,000
0049635 Griglia EFFETTO in alluminio naturale spazzolato 53 630 630 AQYD300YA 539,000
0053508 Griglia EFFETTO in alluminio colore RAL 9005 (Nero) 53 630 630 AQYD300KA 530,000
0259347 Cassetta AQ30 5 5,35 805 1/2 58 275 577 577 AQ30Q0B0000000B 1.625,000
0038636 Griglia RAL 9003 64 730 730 AQYGR30F1A 392,000
0227097 Griglia RAL 9010 64 730 730 AQYGR30F2A 392,000
0049634 Griglia EFFETTO in alluminio RAL9010 53 630 630 AQYD300WA 530,000
0049635 Griglia EFFETTO in alluminio naturale spazzolato 53 630 630 AQYD300YA 539,000
0053508 Griglia EFFETTO in alluminio colore RAL 9005 (Nero) 53 630 630 AQYD300KA 530,000
0041978 Cassetta AQ40 7,01 8,17 1494 3/4 51 305 793 793 AQ40Q0B0000000B 1.959,000
0038635 Griglia RAL 9003 75 860 860 AQYGR60F1A 612,000
0227098 Griglia RAL 9010 75 860 860 AQYGR60F2A 612,000
0041979 Cassetta AQ50 8,24 9,18 1380 3/4 51 305 793 793 AQ50Q0B0000000B 2.309,000
0038635 Griglia RAL 9003 75 860 860 AQYGR60F1A 612,000
0227098 Griglia RAL 9010 75 860 860 AQYGR60F2A 612,000
0041980 Cassetta AQ60 9,73 11,1 1651 3/4 56 305 793 793 AQ60Q0B0000000B 2.435,000
0038635 Griglia RAL 9003 75 860 860 AQYGR60F1A 612,000
0227098 Griglia RAL 9010 75 860 860 AQYGR60F2A 612,000
PANNELLI DI COMANDO
CODICE
CODICE DESCRIZIONE FORNITORE €
0412474 ● Pannello comando LCD myComfort Base EYMCBE1 215,000
0412476 Pannello comando LCD myComfort Medium EYMCME1 258,000
0412475 ● Pannello comando LCD myComfort Large EYMCLE1 335,000
0412478 ● Sonda acqua per installazione su myComfort e EVO EYMCSWE 40,130
0018114 ● Comando elettronico per il controllo del ventilatore AC e di una valvola ON/OFF 230 V - (impianto a 2 tubi) EYTED2T 143,400
0029934 ● Sonda di temperatura aria o acqua per comandi TED EYTEDSWA 40,130
0120652 KP Interfaccia di potenza per il collegamento in parallelo fino a 4 ventilconvettori ad un unico comando EYKP 241,000
Sono disponibili anche altri pannelli di comando a microprocessore con display touch screen a colori e possibile interfaccia WiFi
KIT VALVOLA 3 VIE CON ATTUATORE ON-OFF
0227113 Valvola 3 vie, attuatore ON/OFF, kit idraulico completo, modelli ad 1 batteria AQ10, AQ20, AQ30 AQYVK3V302T 211,000
0227116 Valvola 3 vie, attuatore ON/OFF, kit idraulico completo, modelli ad 1 batteria AQ40, AQ50, AQ60 AQYVK3V602T 281,000
KIT VALVOLA 2 VIE CON ATTUATORE ON-OFF
0227105 Valvola 2 vie, attuatore ON/OFF, kit idraulico completo, modelli ad 1 batteria AQ10, AQ20, AQ30 AQYVK2V302T 183,500
0227109 Valvola 2 vie, attuatore ON/OFF, kit idraulico completo, modelli ad 1 batteria AQ40, AQ50, AQ60 AQYVK2V602T 226,000
